| Рулоны Energoflex Black Star Duct |
 Энергофлекс Блэк Стар Дакт – специализированный самоклеящийся материал для тепло-звукоизоляции воздуховодов систем вентиляции и кондиционирования. Изготавливается из вспененного полиэтилена, имеет закрытоячеистую структуру.
Надежно защищает от конденсата и тепловых потерь, является эффективным шумопоглощающим и вибродемпфируюшим
материалом. Прост при установке, безвреден для здоровья и окружающей среды.
Следует учитывать, что при изоляции холодных воздуховодов наличие покрытия из алюминиевой фольги увеличивает толщину теплоизоляционного слоя.
Улучшенное антиадгезионное покрытие легко отделяется от основы, упрощая монтаж и экономя время на установку теплоизоляции. |
| Энергофлекс Блэк Стар Дакт - Технические характеристики |
| Характеристика |
Значение |
Методика |
| Макс.раб.температура, °С |
+95 |
СТО 59705183 - 002 - 2009 (приложение В) |
Коэфф.теплопроводности,
λ Вт/(м·°С) |
при
20°С=0,042 |
при
30°С=0,044 |
при
40°С=0,046 |
|
ГОСТ 7076 |
Фактор сопротивления
диффузии вод.пара, μ |
≥3 000 |
СТО 59705183 - 002 - 2009 (приложение Г) |
| Группа горючести |
Г1 |
ТР№123-ФЗ от 22.07.2009, ГОСТ 30244 |
| Водопоглощение, кг/м2 |
0,06 |
ГОСТ Р ЕН 1609 |
Коррозионная
безопасность |
стойки к цементу, бетону, гипсу, извести(кроме Black Star Duct AL ) |
|
| Адгезия клей.слоя к металл.поверхности, г/см |
600 |
ГОСТ 24944-81 |
Коэфф.звукопоглащения
в диапазоне частот
250-6300Гц |
от 11% до 78% |
|
| Плотность, кг/м³ |
23 ± 5 |
|
| Экологическая безопасность |
Не содержит хлорфторуглеводородов |
|
| Энергофлекс Блэк Стар Дакт — Ассортимент / Цена |
Black Star Duct / Black Star Duct AL
ширина 1метр |
Цена/НДС,
руб./м² |
Цена/НДС,
руб./рулон |
| Типоразмер |
толщина |
длина
m |
кол-во в
рулоне m² |
Duct |
Duct AL |
Duct |
Duct AL |
| 3/1,0-30 |
3 мм |
30 |
30 |
130,49 |
157,85 |
3914,70 |
4735,50 |
| 5/1,0-15 |
5 мм |
15 |
15 |
154,05 |
179,51 |
3018,00 |
3590,20 |
| 8/1,0-10 |
8 мм |
10 |
10 |
208,67 |
243,93 |
2504,04 |
2927,16 |
| 10/1,0-9 |
10 мм |
9 |
9 |
233,35 |
272,65 |
2335,50 |
2726,50 |
| 15/1,0-7 |
15 мм |
7 |
7 |
323,20 |
529,43 |
2262,40 |
3706,01 |
| 20/1,0-5 |
20 мм |
5 |
5 |
470,67 |
579,77 |
2353,35 |
2898,85 |
|
|
| УПАКОВОЧНЫЕ ХАРАКТЕРИСТИКИ |
| Размеры упаковки: диаметр 400мм, высота 1000мм. |
| типоразмер |
толщина,
мм |
ширина,
м |
длина,
м |
кол-во в
рулоне, м² |
вес брутто кг
(Duct/Duct AL) |
объём
упаковки, м³ |
| 3/1,0-30 |
3 |
1 |
30 |
30 |
7,80 / 8,64 |
0,13 |
| 5/1,0-15 |
5 |
1 |
15 |
15 |
4,22 / 4,64 |
0,13 |
| 8/1,0-10 |
8 |
1 |
10 |
10 |
4,43 / 4,93 |
0,13 |
| 10/1,0-9 |
10 |
1 |
9 |
9 |
4,39 / 4,84 |
0,13 |
| 15/1,0-7 |
15 |
1 |
7 |
7 |
4,56 / 4,91 |
0,13 |
| 20/1,0-5 |
20 |
1 |
5 |
5 |
4,14 / 4,39 |
0,13 |

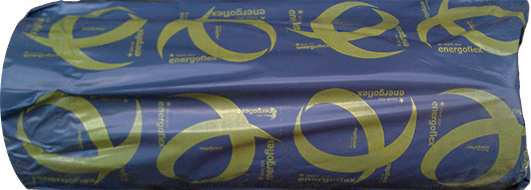

| Упаковываются в серо-желтые полиэтиленовые пакеты. |
 |
|
| Аксессуары Энергофлекс |
| Очиститель Energoflex |
| предназначен для очистки и обезжиривания изолируемых
поверхностей и инструмента от следов клея Energoflex, а также для его разбавления
до требуемой вязкости. |
| Применение |
Примерный расход |
| Изоляция трубопроводов |
0,02 л на 10 м трубопровода |
| Изоляция плоских поверхностей, ёмкостей, аппаратов |
0,057 л на 10 м² изолируемой поверхности |
| Изоляция фитингов и арматуры |
0,096 л на 10 шт. фитингов
или арматуры |
| Упаковка: |
Металл.банки, объём 1 л |
| Температура хранения: |
не выше 40°С |
|
| Лента армированная самоклеящаяся Energoflex |
| применяется при монтаже теплоизоляции Energoflex Black Star.
Благодаря армирующей сетке лента обладает повышенной прочностью на разрыв. |
| Примерный расход: |
1,15-1,45 длины прямых участков трубопровода
26м на 10м² изолируемой поверхности |
| Ширина: |
48 мм |
| Длина: |
50 м |
| Температура применения: |
Не ниже 5°С |
|
| Лента алюминиевая самоклеящаяся Energoflex |
 |
| применяется для проклейки швов теплоизоляционных изделий Energoflex с покрытием AL и покровного материала Energopack ТК. |
| Толщина: |
30мкм |
| Ширина: |
50 мм, 100 мм |
| Длина: |
50 м |
| Температура применения: |
Не ниже 5°С |
|
| Нож монтажный Energoflex |
Предназначен для резки теплоизоляции. Имеет оригинальную форму и размеры, позволяющие максимально облегчить монтаж изоляции.
Длина клинка: 282 мм |
| МОНТАЖ ТЕПЛОИЗОЛЯЦИИ ЭНЕРГОФЛЕКС |
Основные правила монтажа
• При работе необходимо использовать качественные инструменты и специально разработанные фирменные аксессуары Энергофлекс.
• При монтаже всегда необходимо пользоваться клеем. Для более надежной герметизации рекомендуется проклейка швов самоклеящимися лентами Энергофлекс.
• Поверхность теплоизоляции должна быть сплошной, без повреждений и загрязнений.
• Загрязнения со склеиваемых поверхностей изоляции должны быть удалены.
• Поверхности оборудования, на которые будет приклеиваться теплоизоляция, должны быть обезжирены.
• Монтаж необходимо осуществлять на неработающем оборудовании и трубопроводах. Оборудование и трубопроводы допускается включать не ранее, через 24 часа после завершения установки теплоизоляции.
• Все работы с самоклеящимися материалами производить при температуре окружающей среды не менее 5°С.
• Монтаж необходимо начинать с установки изоляции на фасонные части и арматуру. Затем изолируются прямые участки трубопроводов.
• Установку теплоизоляции Энергофлекс в два и более слоев необходимо производить с перекрытием швов.
• При установке трубок Энергофлекс на трубопроводы в системах кондиционирования необходимо приклеивать концы трубок с их внутренней стороны к трубопроводам. Ширина полоски клея должна быть не меньше толщины трубки. Все швы необходимо проклеивать.
Читать полностью:
ОСНОВНЫЕ ПРИЕМЫ МОНТАЖА
|
|
|
